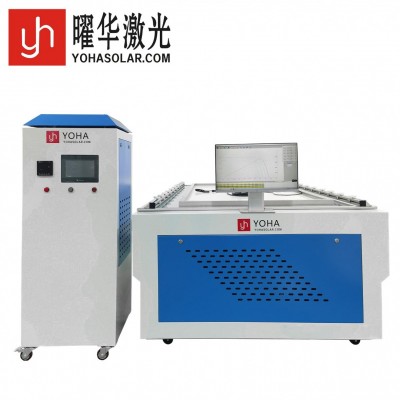

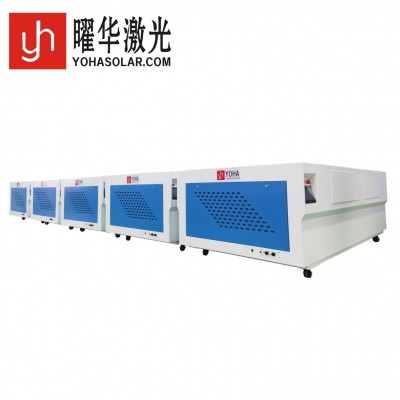

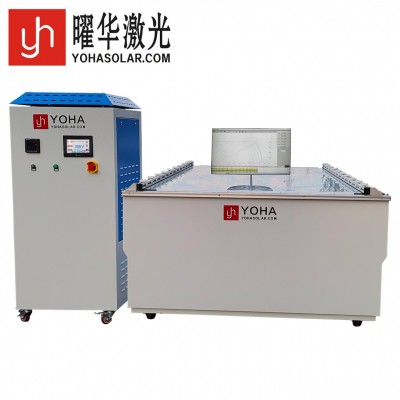

在光伏檢測領域，太陽能組件IV測試儀占據著核心地位。該設備借助模擬標準測試條件（STC）下的太陽光譜，能夠快速且準確地捕獲光伏組件的電流-電壓（IV）特性曲線。通過這一系統，可對開路電壓、短路電流、峰值功率點、填充因子以及轉換效率等關鍵參數進行解析，從而實現對組件功率輸出能力的評估、缺陷篩查、質量分級與規格驗證等一體化專業檢測功能。 核心優勢 毫秒級測量：融合高精度電子負載與智能控制系統，僅需10秒即可完成全特性曲線的掃描過程，電流與電壓的測量誤差控制在≤1%的范圍內，能夠匹配高速生產線的檢測需求。 全維度參數解讀：不僅能準確采集Voc開路電壓、Isc短路電流等基礎參數，還可智能運算出Pmax峰值功率、Vmp/Imp峰值工作點、FF填充因子、η轉換效率等核心指標，為光伏組件的準確分級提供有力數據支撐。 標準化與智能化融合：嚴格依照IEC 60904標準進行研發生產，配備工業級通訊接口，可與自動化生產線及LIMS系統實現無縫對接，確保測試數據在全流程中均可追溯。 工業級可靠診斷：采用軍工級元器件提升設備運行穩定性，通過智能算法能夠準確識別IV曲線中出現的臺階、毛刺、斜率突變等異常情況，提前對隱裂、熱斑、焊接缺陷、PID效應等潛在故障發出預警。 技術規格 - 設備型號：YHMT-A+A+A+ - 光譜等級：IEC60904-9:2020 (A+級) - 光譜覆蓋：300~1200nm - 輻照強度：1000W/㎡(200~1200W/㎡可調) - 照度均勻性：≤1%(A+) - 光強穩定性：≤0.5%(A+) - 測試一致性：≤0.5% - 電學測量精度：≤1% - 閃光脈寬：10~100ms - 有效測試區域：2600×1500mm - 電源規格：220V/50HZ - 整機尺寸：2900×1770×1065mm 應用場景 1. 產線終端質量管控：作為光伏組件出廠前終檢的核心設備，可支持雙面、疊層等新型高電容組件的檢測，實現秒級功率分檔操作。 2. 研發性能驗證：能夠準確評估新型電池技術的IV特性，為研發過程中的材料選型與結構優化提供實驗室級別的數據支持。 3. 認證檢測服務：已成為質檢機構與認證機構的檢測設備，可提供符合IEC標準的性能標定服務。 操作規范 1. 強光防護：在設備進行測試時，務必禁止用肉眼直接注視脈沖光源，同時嚴禁在測試過程中開啟測試倉門。 2. 電氣安全：設備必須確保有效接地，工作人員需定期對電源線路的絕緣性能進行檢測。 3. 環境控制：待檢測組件需恒溫至25℃±1℃（采用接觸式測溫方式），測試環境的濕度需嚴格控制在60%RH以下。 4. 夾具維護：應定期對測試觸點進行保養，防止因觸點氧化導致接觸電阻出現異常。 5. 設備校準：每季度需對光源系統及電學傳感器進行校準，每月對光學部件進行清潔，以保障設備的測試精度。 6. 測試規范：需嚴格設置脈沖參數，避免對組件造成熱損傷；對于出現的異常數據，必須追溯環境、設備、接觸等相關影響因素，嚴禁人工篡改測試結果。
