一、項目選址
項目選址是決定項目能否獲批的關鍵，一定要遵守國家相關法律法規，2014年國家能源局發布《關于進一步落實分布式光伏發電有關政策的通知》，通知中提到“因地制宜利用廢棄土地、荒山荒坡、農業大棚、灘涂、魚塘、湖泊等建設就地消納的分布式光伏電站。”
土地國有資源，開發光伏電站，必須了解相關的土地政策，前期必須落實清楚土地性質、土地規劃、建設規劃、土地權屬、土地用途以及地上附屬物等，否則，一旦項目上馬后，出現土地問題，將造成巨大的損失，前些天圈里瘋傳的山東微山總計298MW光伏電站違建被拆除，著實讓咱們光伏人感到心痛啊。
實際案例

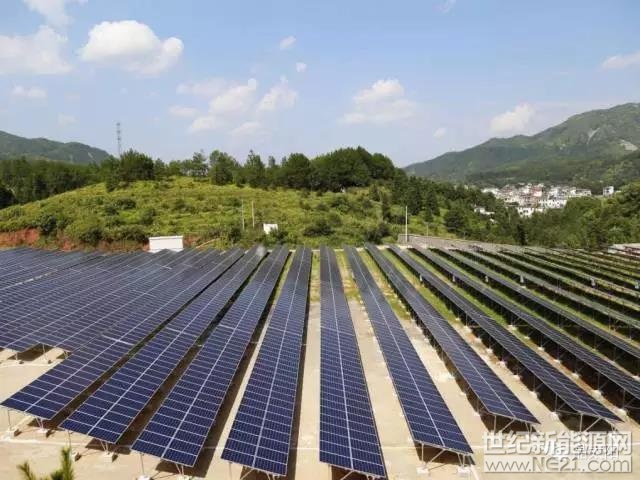

中稍村1.6MW光伏扶貧電站，項目選址為廢棄的高速公路攪拌站，高速公路攪拌站多廢棄混泥土料，碎石，且經碾壓致使喪失土地種植功能，屬于廢棄土地。在此種性質土地上建設光伏扶貧電站，實現了土地的再利用，并產生可觀的經濟效益。
Photo by SAJ
二、項目容量
項目容量由項目選址的可用土地面積及安裝方式、太陽能電池板型號決定。中梢村1.6MW電站采用18°朝南安裝，占地面積20051m²，采用265Wp（尺寸為1650*992*40mm）6094塊組件。
三、系統配置
01光伏組件與逆變器配置
6094塊組件，每22塊組件為一串，每10塊串接入一臺Suntrio Plus 50K逆變器，單臺逆變器接入電池板總功率為58.3kW。選用28臺機器即可滿足接入需求。
02交流輸出匯流
Suntrio Plus 50K逆變器最大輸出電流80A，根據載流量1.2-1.5IN選擇線纜的原則及逆變器和匯流箱的距離，選擇YJV 4×35mm² 交流線纜接入3匯1交流匯流箱。
03并網接入
1.6MW系統容量，采用全額上網模式并網，接入10kV電網。系統容量占變壓器容量的80%，故選擇2000kVA容量變壓器，Suntrio Plus 50K 逆變器輸出形式為3L+N+PE，故變壓器繞組形式應為Dyn11
|
D |
y |
n |
11 |
|
高壓側繞組為D（三角形解法） |
低壓側繞組為y（三角形解法） |
低壓側繞組帶中性抽頭，引出中性線 |
高壓側個低壓側有30°相位差 |
變壓器型號為S11-M-2000/10.5±2*2.5%/0.4kV Dyn11
四、系統的安全接地

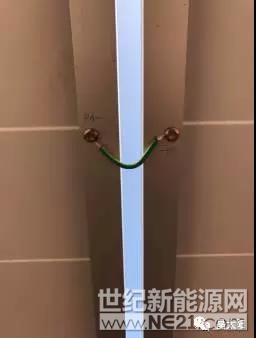

安全是前提，扶貧電站也不例外。組件之間，組件與支架，逆變器與支架、支架與大地，匯流箱與支架，以及箱變與支架，都必須安全可靠接地。
