并離網一體機在儲能系統中的應用
受制于光伏發電的間歇性和波動性，并網系統存在著無法實現收益最大化以及棄光損失等問題。
對于單純的并網系統，當光伏所發電能超出負載消耗能力時，就會把多余電量廉價的賣給電網公司，還有部分地區被限制賣給電網公司;而在光伏發電輸出不足的時候，用戶又得向電網購買高價電能，造成用戶在即使在安裝光伏的情況下，仍然要使用一部分電網的高價電能，電費成本沒有得到最大化的降低;另外，若是遇到意外停電的情形，單純的并網系統會啟動孤島保護而停止運行，造成棄光損失。為了解決上述痛點，并離網儲能系統誕生了。
01 戶用并離網儲能系統的主要應用場景
最大化自發自用：光伏充足時，富余能量用于給電池充電;光伏不充足時，電池放電進行補充，最大化提高光伏自發自用率。

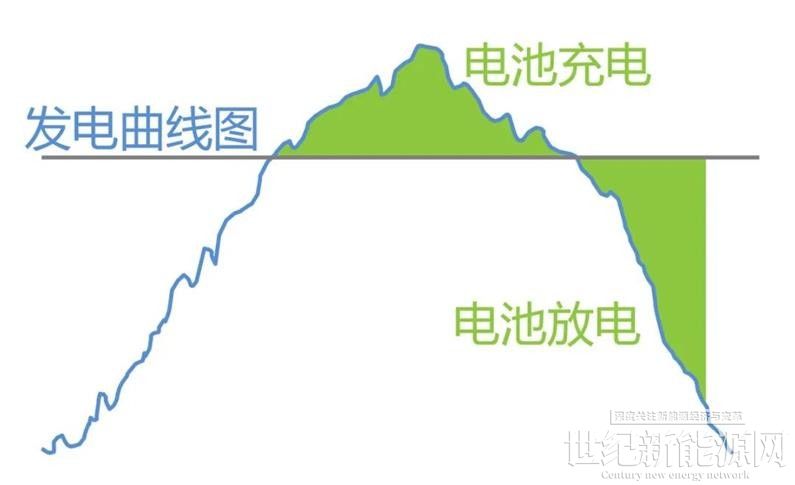

發電曲線示意圖
峰谷套利：電費谷期給電池充電，電費峰期電池放電，降低電費開支。

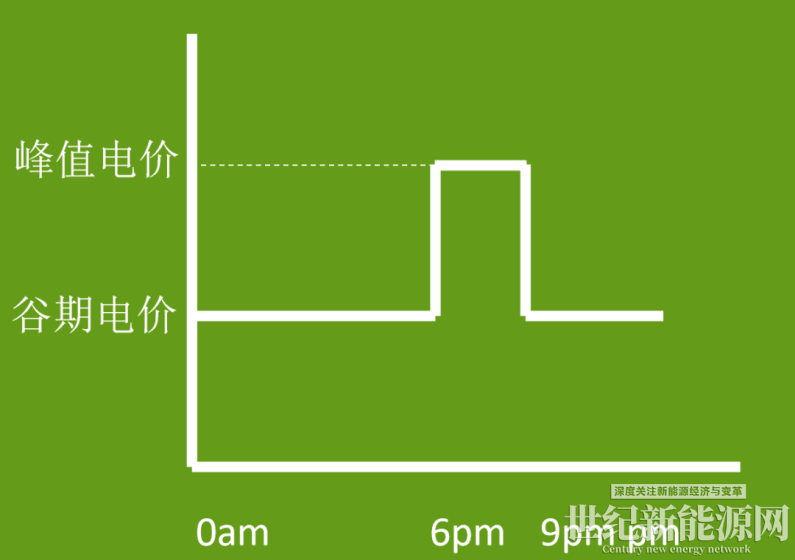

峰谷套利示意圖

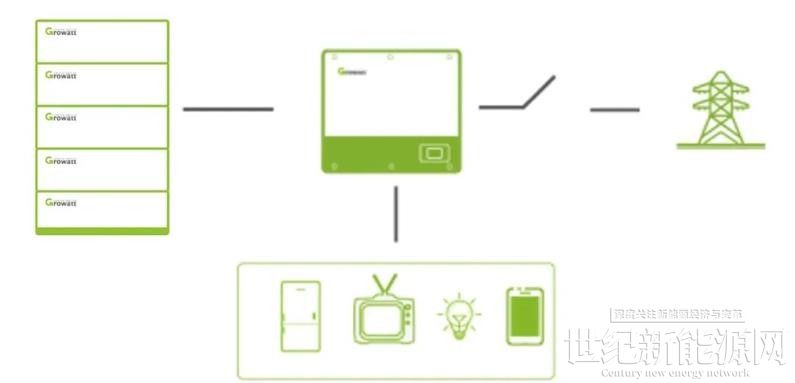

備用電源：當電網停電時，電池放電，提供備用電源支持。
備用電源應用
防逆流應用：通過實時控制逆變器的輸出功率，避免光儲系統向電網饋電。

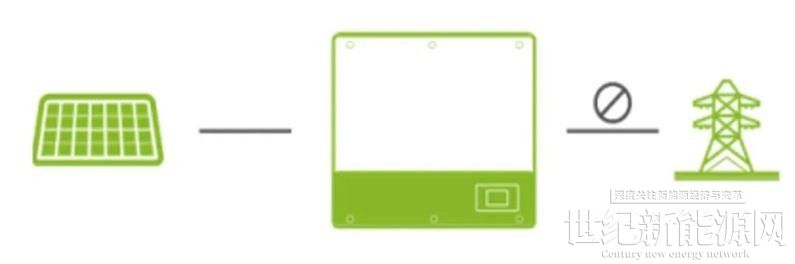

防逆流應用
目前古瑞瓦特戶用并離網一體機有單相SPH 3000-6000TL BL-UP和三相SPH 4000-10000TL BH-UP兩款機型，分別對應單相和三相儲能的系統應用。

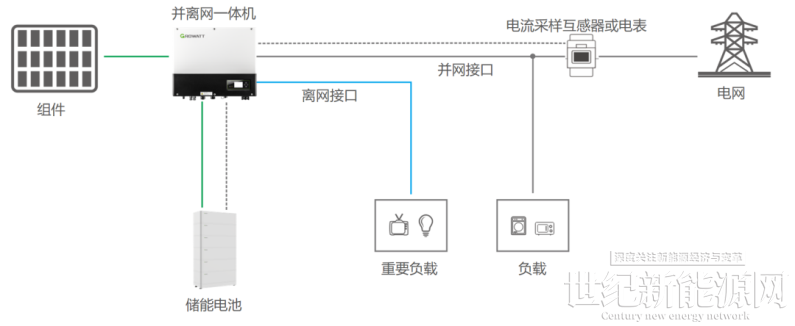

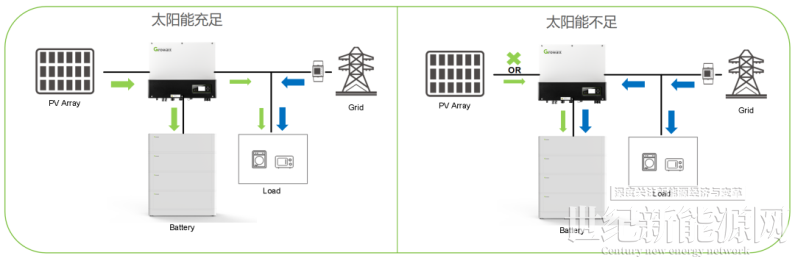

并離網儲能系統

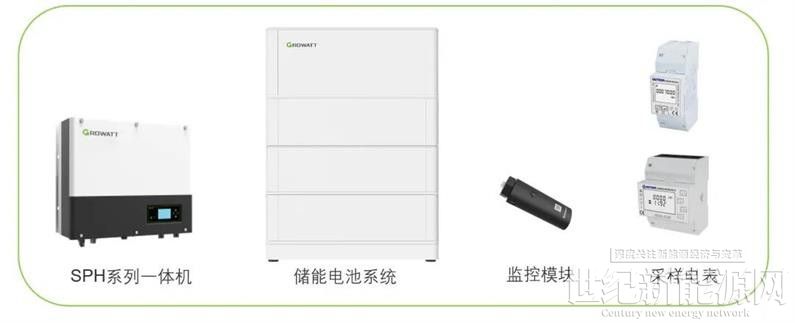

戶用并離網儲能系統主要由SPH系列一體機、電流采樣互感器或電表、儲能電池、監控、負載、電網等構成，光伏方陣在有光照的情況下將太陽能轉換為電能，通過并離網儲能逆變器給負載供電，給蓄電池組充電;在無光照時，由蓄電池和電網給交流負載供電。其中儲能電池若為鋰電，需要與SPH系列設備兼容過BMS協議才能正常工作，推薦使用古瑞瓦特配套的電池系統。
并離網一體機的工作模式分為并網模式和離網模式兩種。
02 并網模式特點

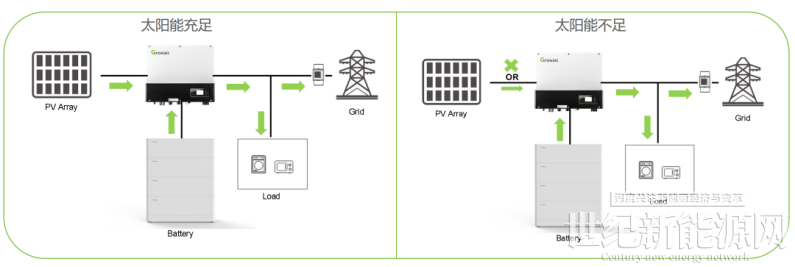

1 負載優先
光伏將優先供負載和電池。當光伏不能滿足負載需求時，蓄電池開始放電;當光伏完全滿足負載需求時，多余的電量將被存儲到蓄電池中。如果沒有蓄電池或蓄電池已經充飽的情況下，多余電量將并入電網。
優先級: 負載 > 電池 > 電網
負載優先
2 電池優先
此模式下，將優先給電池充電。當需要啟動市電給電池充電的時候，用戶需要使能AC CHG(市電充電)功能，同時需要設置啟動和結束充電時間以及電池SOC點，如果沒有開啟市電充電功能，將只能通過光伏給電池充電。
優先級: 電池 > 負載 > 電網
電池優先

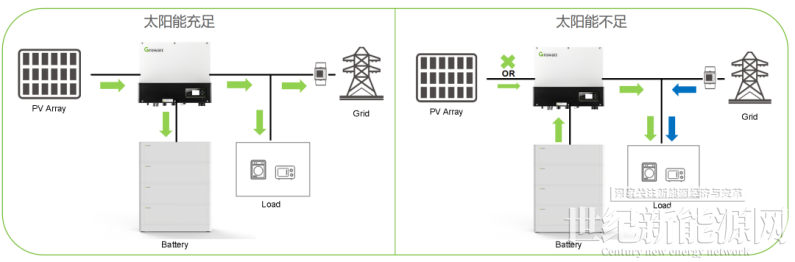

3 電網優先
光伏所產生的電能將優先并網。可以設置啟動和結束放電時間以及電池SOC點，在高峰期將電量送到電網。
優先級: 負載 > 電網 > 電池
電網優先
03 離網模式特點
離網模式則是在電網斷電的情況下,系統將自動轉為離網工作模式，確保緊急負載的用電需要。

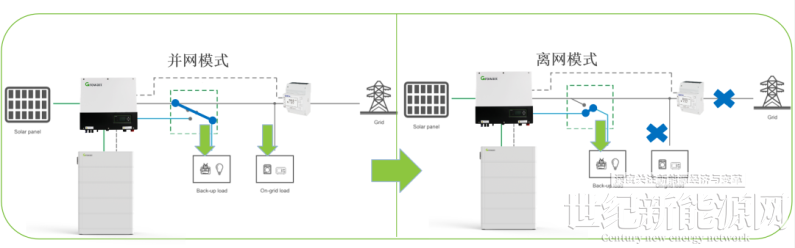

并網模式轉化為離網模式
如果同時使用古瑞瓦特配套的監控產品以及監控平臺，可實現儲能系統工作數據的實時觀察。

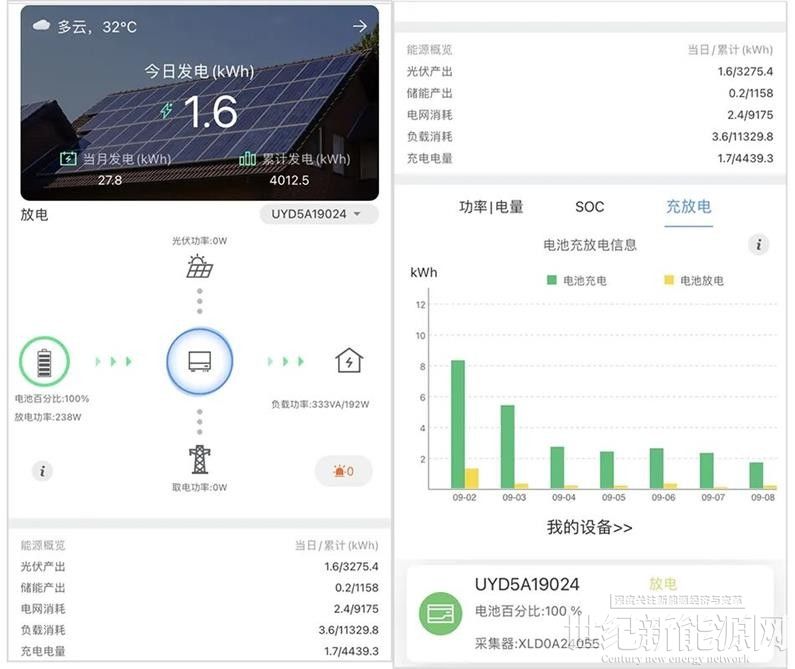

古瑞瓦特監控APP示意圖
古瑞瓦特并離網儲能系統一體機，根據不同應用需求設計了多種使用模式，最大化滿足用戶需求。即使后續的應用場景發生改變，也可在手機APP或者屏幕上直接更改工作模式，方便快捷。
