　　逆變器課堂| 逆變器的單相和三相之分

　　一般情況下，我們把將直流電能變換成交流電能的過程稱為逆變，把完成逆變功能的電路稱為逆變電路，實現逆變過程的裝置則稱為逆變?cè)O(shè)備或逆變器。

　　為何常見并網逆變器只有單相和三相之分?其實主要原因在于逆變器接入的電網類型。

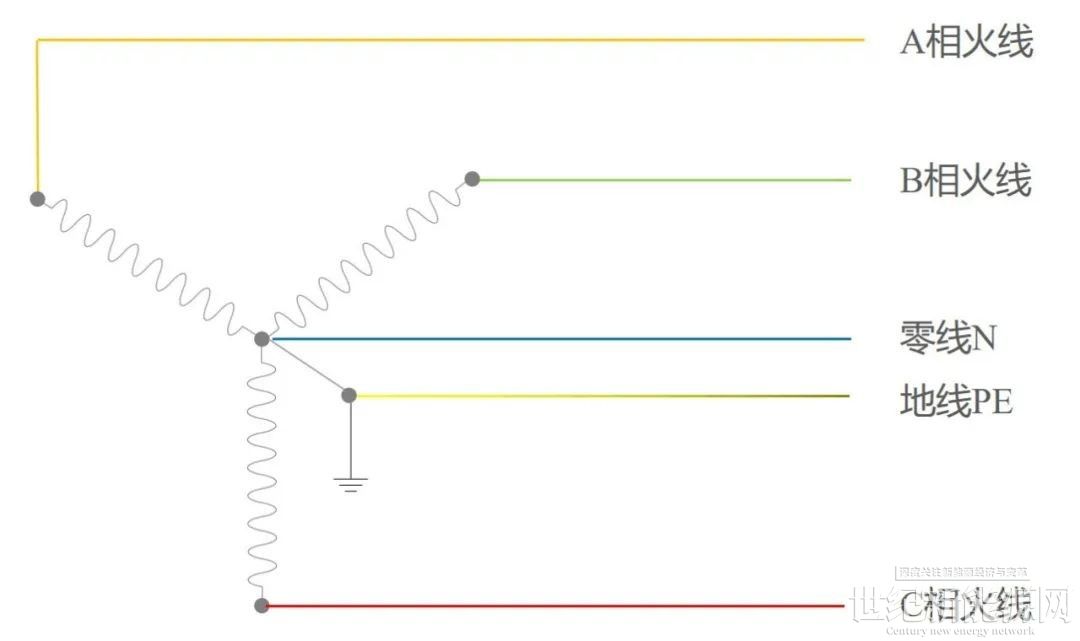

　　首先我們了解下，什么是“相”?“相”指的就是三相火線(A/B/C或L1/L2/L3)，變壓器一般輸出的是三根火線和一根零線(N線)，有的也會引出一根地線(PE)。

　　那么什么是單相、兩相、三相?日常所用電各類型的電壓又是多少?

　　▌單相

　　由一條火線和一條零線組成，“單”就是指三相里的任意一相，A-N、B-N、C-N之間的標準電壓是220V。

　　▌兩相

　　也稱雙相，三相中的任意兩相火線(A-B、B-C、A-C)組成，電壓為380V，日常見到的不多，如電焊機就是使用兩條火線380V的電器。

　　▌三相

　　就是三條火線，用ABC來表示，如單純只是三相電壓則為380V，也稱三相三角形;若除了三條火線外還有一條零線，電壓也就有了220V和380V，也就是三相星形連接。

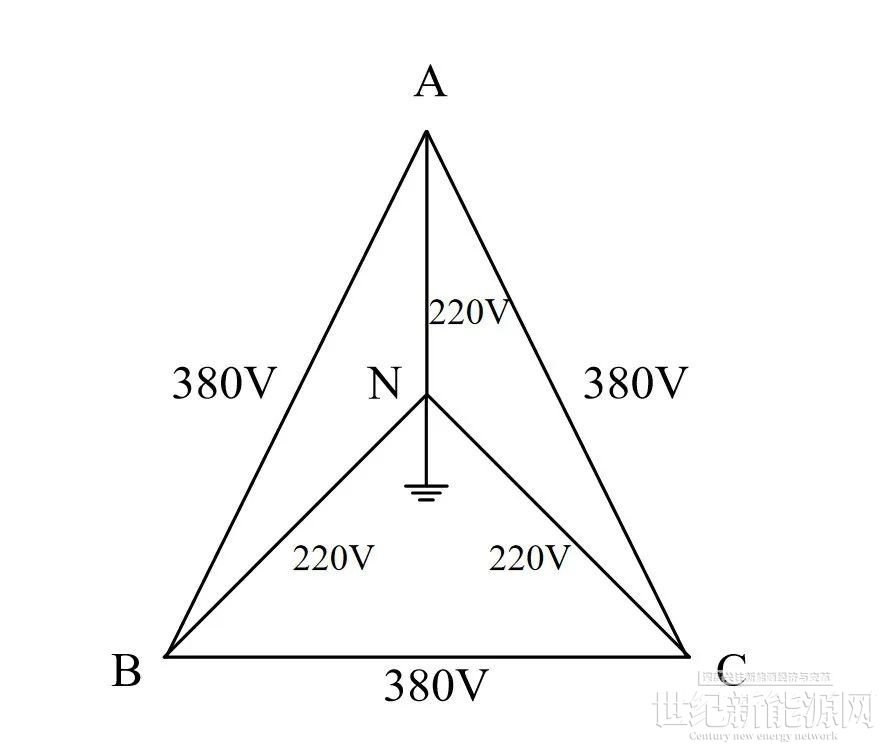

　　B、C三相之間的相位角互為120度，在電氣空間上是對稱的。380V為線電壓，220V為相電壓，兩者之間計算公式如下，逆變器表示中也會有400V/230V，也是同樣計算方式。

　　在安裝三相逆變器時，常聽到三相四線、三相五線，說完了“相”，下面說說“線”，常見的有以下幾種類型：_單相雙線：一根火線+一根零線。_單相三線：一根火線+一根零線+一根地線。_三相三線(TT系統)：三根火線，多是10KV以上線路。_三相四線(TN-C系統)：三根火線+一根零線，主要是380V/220V低壓線路，用工作零線N兼作接零保護線PE，可以稱作保護中性線，用NPE表示，適用于三相負載基本平衡的用電場所。_三相五線(TN-S系統)：三根火線+一根零線+一根地線，把工作零線N和專用保護線PE嚴格分開的供電系統，用于安全要求較高，用電設備要求接地的場所。

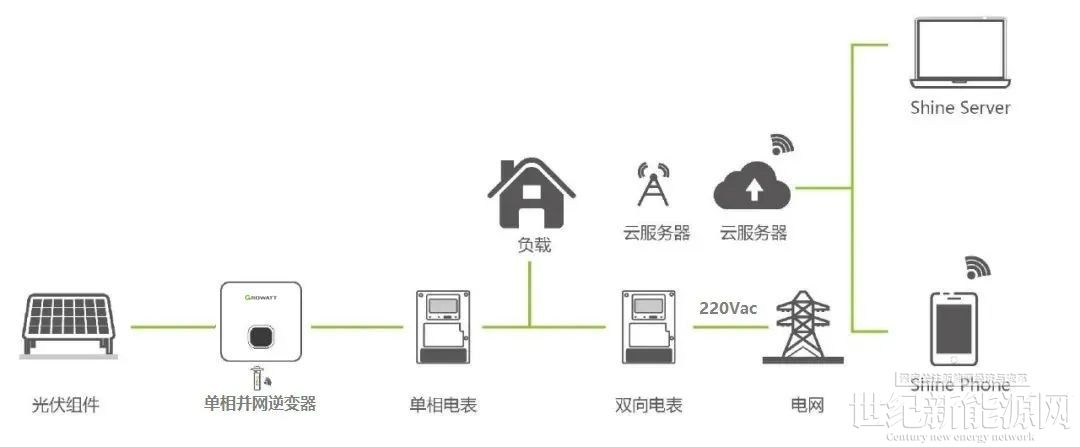

　　一般情況下，單相并網逆變器并入的是單相雙線、單相三線電網線路。
