一篇文章，帶你了解所有光伏發電系統類型

　　根據不同應用場景的需要，光伏發電系統可分為光伏并網系統、光伏并網儲能系統、光伏離網儲能系統、并離網儲能系統和光儲微網系統五種。

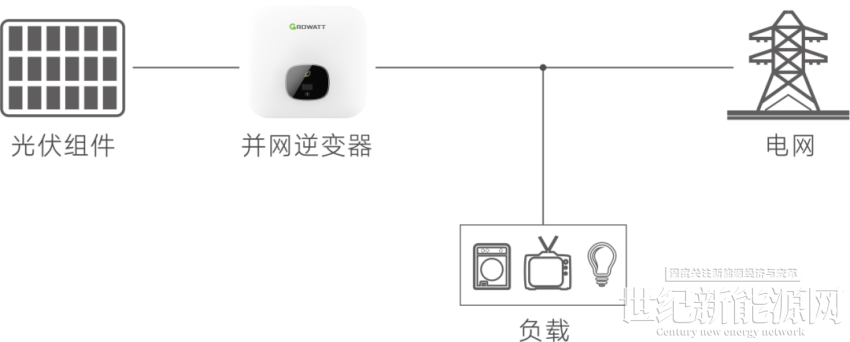

　　NO.1 光伏并網系統

　　主要構成：太陽能組件、并網逆變器、負載和電網。

　　工作邏輯：太陽能電池板發出的直流電，經逆變器轉換成交流電送入電網。

　　應用場景：大型地面電站、中型工商業電站和小型家用電站等。

　　優勢：無需使用蓄電池，節省了成本;從投資角度看，多余的電可以賣給電力公司，獲取收益。

　　NO.2 光伏并網儲能系統

　　主要構成：太陽能組件、電池、并網儲能逆變器、負載和電網。

　　工作邏輯：當太陽能功率大于負載功率時，太陽能一部分通過逆變器轉換成交流電給負載供電，剩下的逆變器會將電能儲存至蓄電池內;當太陽能功率不能滿足負載需要時，逆變器將儲藏在蓄電池的電能轉換供應負載，保證整個系統工作的連續性和穩定性。

　　應用場景：應用于光伏自發自用不能進行余量上網、自用電價比上網電價價格高、波峰電價比波平電價貴等應用場所。

　　優勢：白天光照強且用電量不高時，存儲多余的發電量，提高自發自用比例。

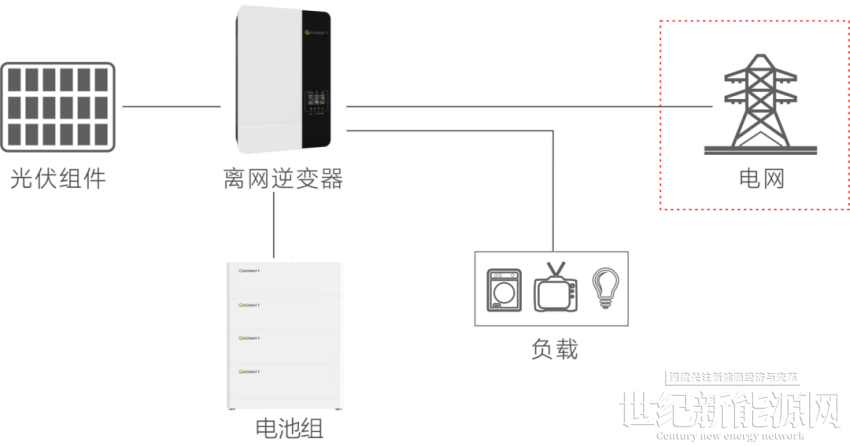

　　NO.3 光伏離網儲能系統

　　主要構成：太陽能組件、離網逆變器、電池、負載和電網。

　　工作邏輯：不依賴電網而獨立運行，在有光照的情況下將直流電轉換為家用交流電，給負載供電，同時給蓄電池組充電;無光照時，由蓄電池通過逆變器給交流負載供電。

　　應用場景：廣泛應用于偏僻山區、無電區、海島、通訊基站和路燈等應用場所，主要在無電網地區或經常停電地區場所使用。

　　優勢：不受地域的限制，不依賴電網，使用范圍廣，只要有陽光的地方就可以安裝使用光伏離網儲能系統。

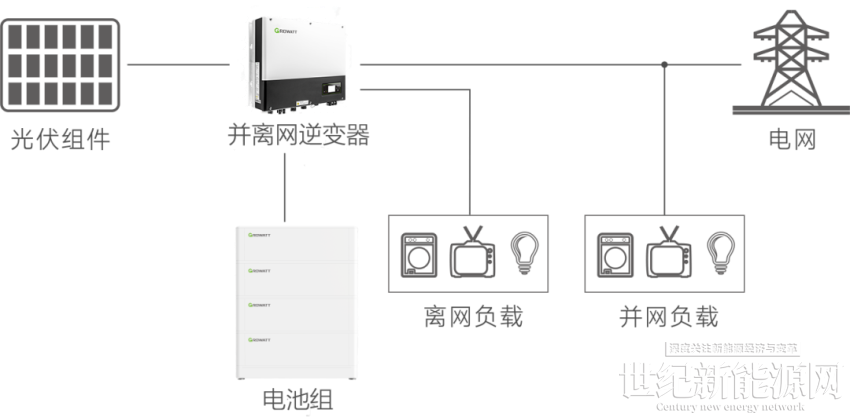

　　NO.4 光伏并離網儲能系統

　　主要構成：太陽能組件、并離網逆變器、電池、離網負載、并網負載和電網。

　　工作邏輯：光伏方陣在有光照的情況下將太陽能轉換為電能，通過一體機給負載供電，同時給蓄電池組充電，在無光照時，由蓄電池給太陽能控制逆變一體機供電，再給交流負載供電。電網停電時，切換到離網狀態，通過備電模式給重要負載供電，當電網恢復時，切回到并網工作。

　　應用場景：主要適用于電網不穩定且有重要負載的，或者光伏自發自用不能余量上網、自用電價比上網電價價格貴很多、波峰電價比波平電價貴很多等應用場所。

　　優勢：可利用蓄電池，儲存光伏陣列轉化的電，提高自發自用比例，也可在非高峰期給電池充電，用電高峰期使用，以減少電費開支，最重要的是當電網停電時，可以轉為離網運行，作為備用電源使用。

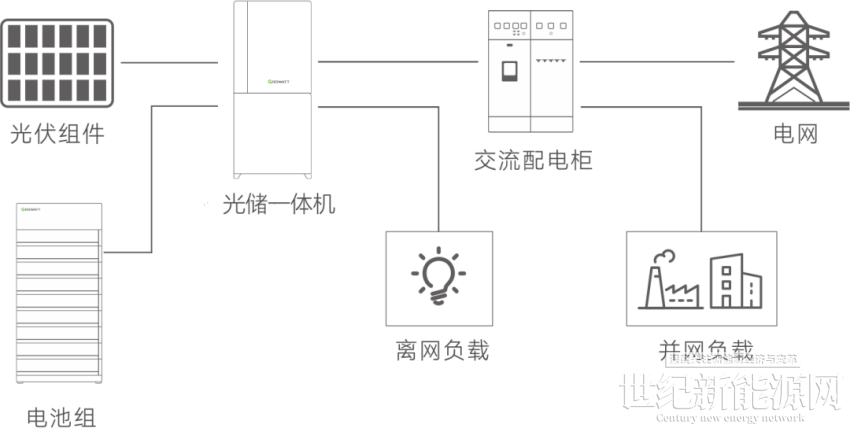

　　NO.5 光伏微網儲能系統

　　主要構成：太陽能組件、電池、光儲一體機、離網負載、并網負載和電網。

　　工作邏輯：既可以與外部電網并網運行，也可以孤立運行。光伏方陣在有光照的情況下將太陽能轉換為電能，通過逆變器給負載供電，同時通過PCS儲能變流器給蓄電池組充電;在無光照時，由蓄電池通過PCS儲能變流器給負載供電。

　　應用場景：適用于海島，偏遠山區人們居住比較多的地方，建立中小型分布式電源。

　　優勢：包括離網系統和并網系統所有的應用，有多種工作模式，最大化利用光伏電能，減少用戶端對電網的依賴。能充分有效地發揮分布式清潔能源的潛力，降低發電功率不穩定、獨立供電可靠性低等不利因素，確保電網安全運行，微網系統可促進傳統產業升級換代，從經濟環保角度講，可以發揮巨大作用。

　　總結

　　各種光伏發電系統類型各有優劣，因地制宜，合理選擇系統類型才能匹配用戶需求和實現客戶價值。目前光伏并網系統是最主要的形式，它不用電池，系統成本低，是投資的首選，但相信隨著儲能電池成本降低，各種光伏儲能系統的應用也將越來越廣泛。
