在光伏監控系統中，可以隨時隨地查看電站的各種運行參數，包括PV電壓、電流、功率和交流電壓、電流、每天的發電量。這些運行參數，不僅僅是用于記錄電量，還可以從監控參數和運行圖形中，找到系統可能存在的問題，判斷故障的類型，從而快速解決問題，降低損失。PV電流是系統最基本的一個參數，仔細分析，也可以找到很多規律。
1

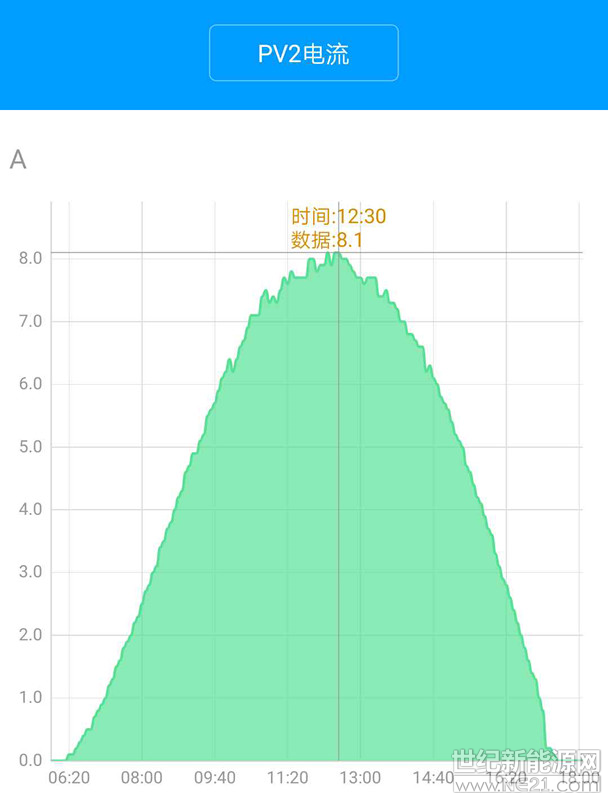

正常的PV電流圖形
上圖是一個6kW電站，組件是280W，最大功率點工作電流是8.84A，在8月份天氣條件很好的狀態下，一天的PV電流曲線圖，從圖形上看，PV電流曲線和逆變器輸出功率曲線基本一致：
（1）如果逆變器工作正常，PV工作電壓和光照強度關聯不是很大，但PV電流和光照強度基本上是成正比，太陽輻照越大，PV電流就越大，PV電流也和組件的溫度有關，但影響相對不大。
（2）PV工作電壓一般在光照較好時就能達到額定工作電壓，但是PV工作電流很難達到額定工作電流，這和所在的地區氣候有關系，這個電站在江西是三類光照地區，記錄中最大電流約8.1A，是組件額定電流是92%。
2
PV電流限額

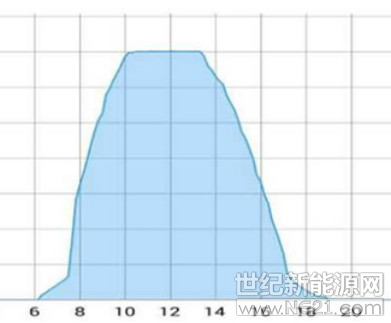

下圖是某逆變器的PV電流曲線，可以看到，這條曲線最上面不是一個正常的弧形，而是一條直線，從10點到13點都是以同樣的電流輸出，這種現象稱之為限額。主要是以下幾個原因造成的：
（1）組件超配過高，根據記錄，PV電流一般都是在額定工作電流90%以下，而且絕大部分天氣都在80%以下，所以在設計時，組件可以比逆變器多配一些，以減少系統成本，但是在天氣特別好的時候，逆變器限額運行，會給用戶造成一定的電量損失。
（2）MPPT回路超配，大功率逆變器會有多個MPPT回路，逆變器的總功率會平均分配到每個回路，如一個20kW逆變器有兩個MPPT回路，每路MPPT就是10kW，如果多接了也會限流運行。

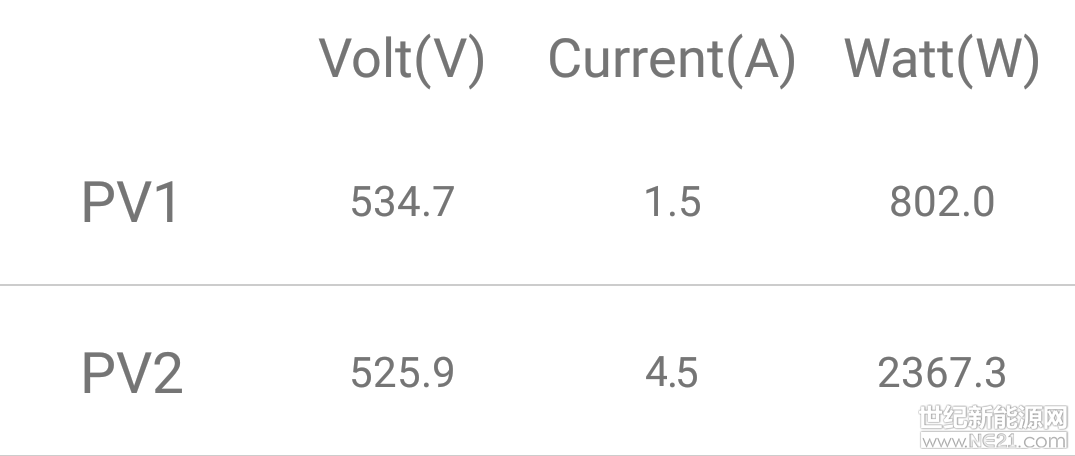

有一個案例，項目使用72塊280的組件，逆變器采用20kW的，組件采用18塊4并的方式和逆變器相連接，逆變器有6組輸入接口，客戶把3路接在一個MPPT上，另一個MPPT只有一路組串，因此PV2比PV1電流大3倍。
客戶PV2回路接了3路組串，輸入功率達15.12kW，多配了5.12kW，在天氣好的時候就會限流，最多一天有可能損失10度電。
3
PV電流偏小
影響PV電流的因素很多，包括太陽輻射量，太陽電池組件的傾斜角度，灰塵和陰影阻擋，組件的溫度特性等等。因系統配置安裝不當造成PV電流偏小，常見檢測辦法有：
在安裝前，檢測每一塊組件的功率是否足夠；調整組件的安裝角度和朝向；檢查組件是否有陰影和灰塵。檢測組件串聯后電壓是否在電壓范圍內，電壓過低系統效率會降低。組串安裝前，先檢查各路組串的開路電壓，相差不超過5V，如果發現電壓不對，要檢查線路和接頭。
4

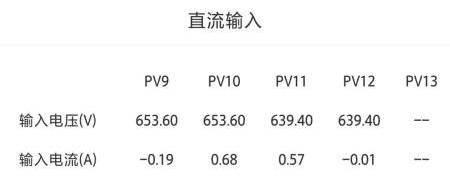

PV電流為負數
從常識來講，光伏是向電網發電，組件電壓要比交流電要高很多，電流應該都是正值，怎么會有負值出現。組串出現負電流有三種可能原因：
1.組件故障的原因
如果有一組電壓低，如組件短路或者接地，同一個MPPT的另外一路的電流有可能流向這一路，就會出現負電流。
判斷依據：出現負電流的這一路組串電壓明顯偏低。
2.逆變器功能的原因
逆變器有PID修復功能，而且采用正向偏置技術，需要從電網取電，再整流，給組件一個反向電流，也有可能出現負電流。
判斷依據：逆變器具備PID修復功能，出現負電流的這一個組串電壓和別的組串電壓差不多，電流很小。
3.逆變器故障的原因
逆變器的電流采樣，采用開環的電流傳感器，有可能出現漂移，采樣不準。
判斷依據：在電流特別小，溫度特別低時，可能會出現誤差。
