近年來,光伏發電技術飛猛進,裝機容量迅速提高,但是光伏發電存在間歇性和不可控等缺點,在沒處理之前,大規模直接接入電網,會帶來很大沖擊,影響電網的穩定運行。加入儲能環節,可以讓光伏發電平滑、穩定輸出到電網,大規模接入電網也不會影響電網的穩定。并且光伏+儲能，系統應用范圍更寬。
光儲系統，包括太陽能組件、控制器、逆變器、蓄電池、負載等設備。目前技術路線很多，但能量都需要在某一點匯集，目前主要有直流耦合“DC Coupling”和交流耦合“AC Coupling”兩種拓撲結構。

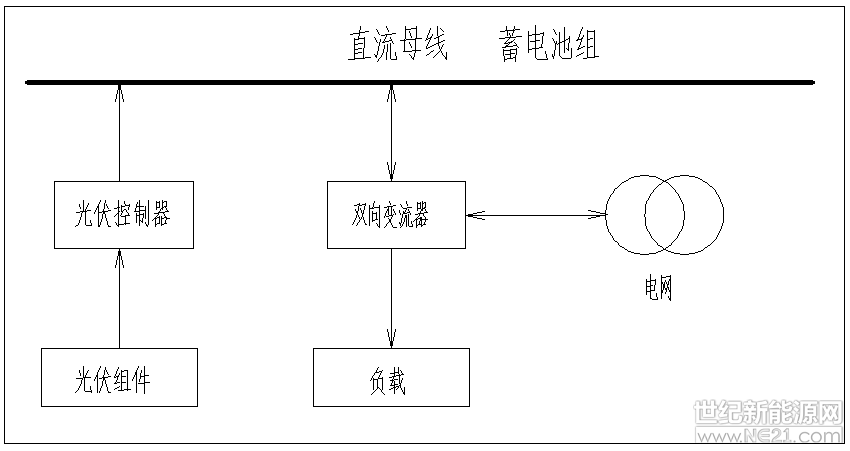

如下圖所示，光伏組件發出來的直流電，通過控制器，存儲到蓄電池組中，電網也可以通過雙向DC-AC變流器向蓄電池充電。能量的匯集點是在直流蓄電池端。
直流耦合的工作原理：當光伏系統運行時，通過MPPT控制器來給蓄電池充電；當用電器負載有需求時，蓄電池將釋放電量，電流的大小由負載來定。儲能系統連接在電網上，如果負載較小而蓄電池已充滿，光伏系統可以向電網供電。當負載功率大于光伏發電功率時，電網和光伏可以同時向負載供電。因為光伏發電和負載用電都不是穩定的，要依賴蓄電池平衡系統能量。

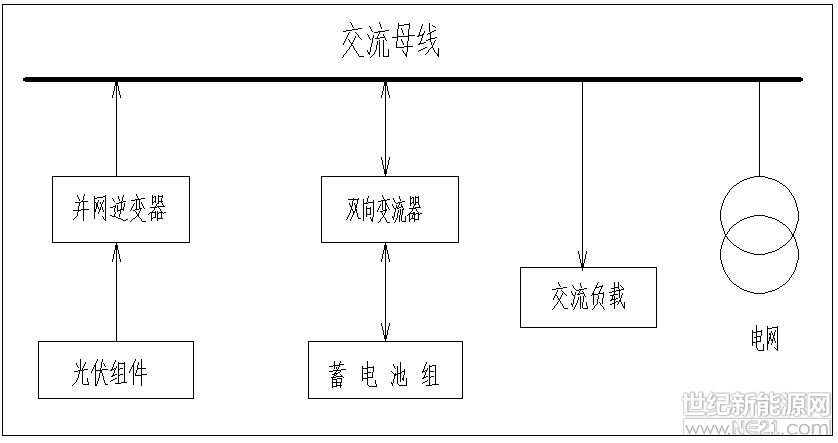

如下圖所示，光伏組件發出來的直流電，通過逆變器變為交流電，直接給負載或者送入電網上，電網也可以通過雙向DC-AC雙向變流器向蓄電池充電。能量的匯集點是在交流端。
>交流耦合的工作原理：包含光伏供電系統和蓄電池供電系統。光伏系統由光伏陣列和并網逆變器組成；蓄電池系統由蓄電池組和雙向逆變器組成。這兩個系統既可以獨立運行，互不干擾，也可以脫離大電網組成一個微網系統。
直流耦合和交流耦合都是目前成熟的方案，各有其優缺點，根據不同的應用場合，選擇最合適的方案，以下是兩種方案的對比。
?直流耦合包括控制器，雙向逆變器和切換開關，交流耦合包括并網逆變器，雙向逆變器和配電柜，從成本上看，控制器比并網逆變器要便宜一些，切換開關比配電柜也要便宜一些，直流耦合方案還可以做成控制逆變一體機，設備成本和安裝成本都可以節省，因此直流耦合方案比交流耦合方案的成本要低一點。
直流耦合系統，控制器、蓄電池和逆變器是串行的，聯接比較緊密，但靈活性較差。交流耦合系統，并網逆變器、蓄電池和雙向變流器是并行的，聯接不緊密，靈活性較好。如在一個已經安裝好的光伏系統中，需要加裝儲能系統，用交流耦合就比較好，只要加裝蓄電池和雙向變流器就可以了，不影響原來的光伏系統，而且儲能系統的設計原則上和光伏系統沒有直接關系，可以根據需求來定。如果是一個新裝的離網系統，光伏，蓄電池，逆變器都要根據用戶的負載功率和用電量來設計，用直流耦合系統就比較適合。但直流耦合系統功率都比較少，一般在500kW以下，再大的系統用交流耦合比較好控制。
?從光伏的利用效率上看，兩種方案各有特點，如果用戶白天負載比較多，晚上比較少，用交流耦合就比較好，光伏組件通過并網逆變器直接給負載供電，效率可以達到96%以上。如果用戶白天負載比較少，晚上比較多，白天光伏發電需要儲存起來晚上再用，用直流耦合就比較好，光伏組件通過控制器把電儲存到蓄電池，效率可以達到95%以上，如果是交流耦合，光伏先要通過逆變器變成交流電，再通過雙向變流器變成直流電，效率會降到90%左右。
