最近，朋友圈里一篇關于光伏用電安全說明文檔中圖片令人觸目驚心，作為電力系統的一部分，光伏在這些年建設過程中也時常發生現場人員觸電事故，讓大家都越來越謹慎，也越來越規范，多數公司都有自己科學有效的規章制度。而在閱讀一些規章制度后，我們發現有個問題很少被制度提到，卻經常被現場人員提到“組串的負極是否帶電？”，這里希望通過一個簡單的現場測量，回答這個問題，也簡單總結一下，負極帶電后，施工運維過程中需要注意的地方。

?

光伏系統的組成

常見基于晶硅組件的光伏并網發電系統為直流側不接地系統，即組件的負極不通過物理硬件電路接地，而僅通過雜散的分布電容與地之間存在載流子交互，示意圖如下：

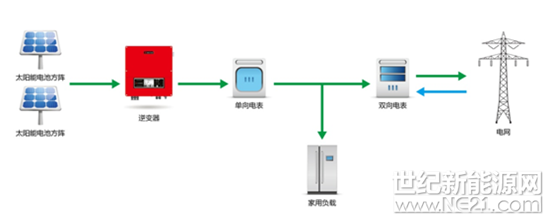

PIC-1 戶用光伏發電系統示意

現場簡單的測試

該項目為工商業屋頂發電項目，逆變器靠近組件安裝，采取“就地逆變，就地匯流”的方式，光伏交流匯流箱與逆變器靠近并排安裝，便于檢修維護。現場按照用電章程更換工裝和絕緣鞋，同時帶上防靜電手套，按照以下步驟進行簡單測量。

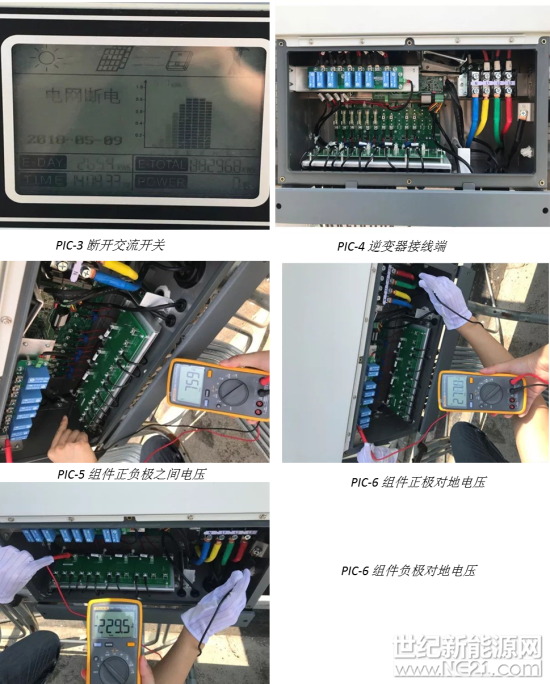

步驟一：斷開交流開關，測量電壓

§ 正負極全部接入時，測量電壓：

正極—負極759V 正極—地277V 負極—地-229V

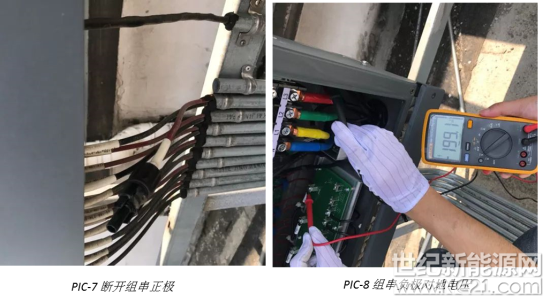

步驟二：斷開交流開關，斷開正極，測量電壓

由于現場的逆變器直流開關為兩級，即為了安全，同時斷開正極和負極，因此現場采用的方法為冷拔出組件的正極,并且等待五分鐘。

§ 斷開正極，只有負極接入時，測量電壓：

負極—地-199V

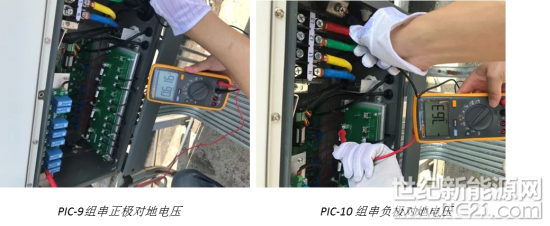

步驟三：斷開交流開關，斷開正極，斷開負極，測量電壓

§ 斷開正負極時，測量電壓

正極—地6.16V 負極—地-7.63V

從以上測試過程中，可以初步得出，組串的負極對地會帶有電壓，并且該電壓值已經超出安全要求，（由于測試條件原因，現場沒有做放電測試），在安裝和產品選型階段需要注意以下事項：

·      在檢修逆變器的時候，需要斷開交直流開關，同時需要在規定時間后，才能檢修逆變器；

·      直流開關需要具備分斷正負極的能力；

·      在某些項目現場，逆變器沒有集成直流開關，并且外部沒有直流分斷開關，負極始終與機器連通，無法關斷，存在嚴重安全隱患；

·      不能僅僅將組串正極拔出就開始檢修逆變器，需要將正負極都拔出。

結論

在光伏項目建設運維過程中，用電安全如同其他環節一樣需要引起重視，它不僅僅要求施工運維企業具備科學有效的規章制度，以及在施工運維過程中對人員的宣導，嚴格按照規章制度進行工作，同時需要注意光伏電站中可能存在的容易被忽略的隱患，做到“多積尺寸之功，經常防微杜漸”。
